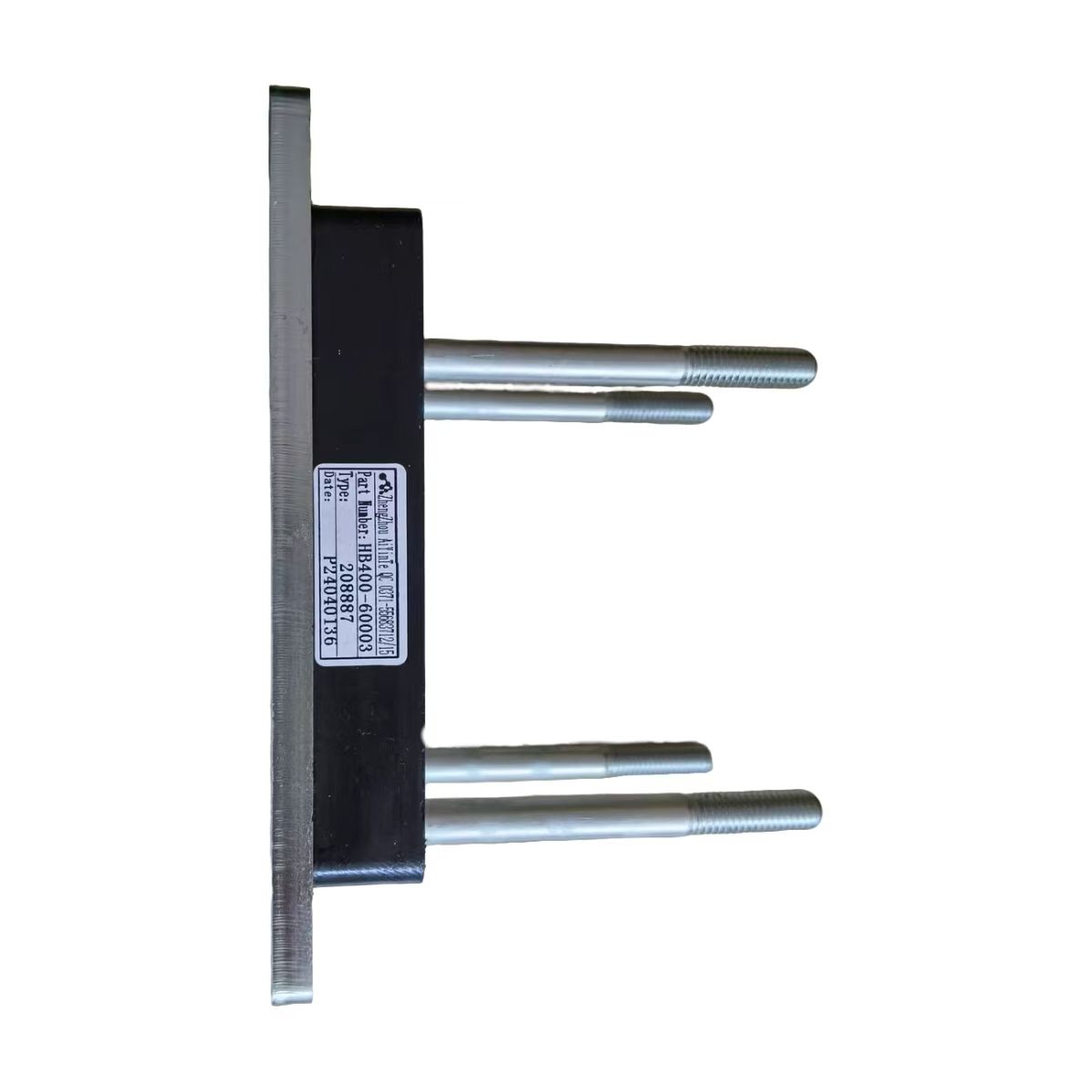

शाकमन ट्रकसाठी फास्ट हायड्रोलिक रिटार्डर डॅम्पिंग प्लेट

शाकमन ट्रकसाठी फास्ट हायड्रॉलिक रिटार्डर डॅम्पिंग प्लेट हा चीनमधील आमच्या सुविधेवर उत्पादित स्कायॉन्डद्वारे पुरवलेला माउंटिंग आणि संरक्षणात्मक घटक आहे. ही डॅम्पिंग प्लेट FAST हायड्रॉलिक रिटार्डर सिस्टीमवरील वायवीय आनुपातिक नियंत्रण वाल्वसाठी डिझाइन केलेली आहे, सामान्यत: X5000, X6000, आणि M3000S मालिकेसह Shacman हेवी-ड्यूटी ट्रकमध्ये आढळते, तसेच Sinotruk HOWOONG, YOWOW सारख्या FAST रिटार्डर्ससह सुसज्ज इतर ब्रँड्स. रिटार्डर डॅम्पिंग प्लेट थेट कंट्रोल व्हॉल्व्ह बॉडी असेंबलीवर आरोहित होते, आनुपातिक वाल्व सुरक्षित करते जे रिटार्डर ऑइल संपमध्ये प्रवेश करणाऱ्या हवेच्या दाबाचे नियमन करते. हे दाब नियंत्रण कार्यरत चेंबरमध्ये तेलाचा प्रवाह निर्धारित करते, जे ब्रेकिंग टॉर्क नियंत्रित करते. जीर्ण झालेली किंवा गहाळ झालेली डॅम्पिंग प्लेट अचूक व्हॉल्व्हपर्यंत जास्त कंपने पोहोचू देते, ज्यामुळे अनियमित ब्रेकिंग, विलंबित प्रतिबद्धता किंवा पूर्ण झडप निकामी होते. ते रिटार्डर डॅम्पिंग प्लेटने बदलल्याने व्हॉल्व्हचे स्थिर ऑपरेशन आणि सुरक्षित वाहन कमी होण्यासाठी सातत्यपूर्ण हायड्रॉलिक फोर्स पुनर्संचयित होते.

उत्पादन फायदे

कंपन विरूद्ध आनुपातिक वाल्व सुरक्षित करते.

शाकमन ट्रकसाठी फास्ट हायड्रोलिक रिटार्डर डॅम्पिंग प्लेट रिटार्डर व्हॉल्व्ह बॉडीला इलेक्ट्रोमॅग्नेटिक प्रपोर्शनल व्हॉल्व्ह घट्ट धरून ठेवते. हे रस्त्याच्या कंपनामुळे आणि वाहनांच्या बाऊन्समुळे व्हॉल्व्हची हालचाल किंवा सिग्नल विकृत होण्यापासून प्रतिबंधित करते, हे सुनिश्चित करते की रिटार्डर ड्रायव्हरच्या आदेशांना सातत्याने प्रतिसाद देतो.

घटक सेवा जीवन वाढवते.

आनुपातिक वाल्व्हपर्यंत पोहोचण्यापूर्वी शॉक आणि कंपन ऊर्जा शोषून घेतल्याने, डॅम्पिंग प्लेट वाल्वच्या अंतर्गत घटक जसे की स्पूल, स्प्रिंग्स आणि सोलेनोइड्सचा झीज कमी करते. हे दीर्घ सेवा अंतराल आणि वाहनाच्या जीवनकाळात कमी व्हॉल्व्ह बदलण्यात भाषांतरित करते.

संयुक्त धातू-रबर बांधकाम.

स्टील प्लेट कठोर माउंटिंग आणि अचूक वाल्व पोझिशनिंग प्रदान करते, तर बॉन्डेड रबर लेयर उच्च-फ्रिक्वेंसी कंपन शोषून घेते. हे एकात्मिक डिझाइन स्वतंत्र माउंटिंग ब्रॅकेट आणि आयसोलेटरची आवश्यकता काढून टाकते, वाल्व असेंब्ली सुलभ करते आणि संभाव्य अपयशी बिंदू कमी करते.

रिटार्डरचे कोर ब्रेकिंग फायदे राखून ठेवते.

स्थिर आनुपातिक व्हॉल्व्ह रिटार्डरला पूर्ण ब्रेकिंग संभाव्य पोशाख-मुक्त मंदी, थर्मल फेड न करता सातत्यपूर्ण कामगिरी आणि सर्व्हिस ब्रेक आणि टायर्सवरील ताण कमी करण्यास अनुमती देते. फ्लीट ऑपरेटर्ससाठी, याचा अर्थ कमी देखभाल खर्च आणि सुधारित इंधन अर्थव्यवस्था.

थेट OEM बदलणे.

माउंटिंग होल, प्लेटची जाडी आणि एकूण परिमाणे मूळ उपकरणाच्या वैशिष्ट्यांशी जुळतात. इन्स्टॉलेशनसाठी व्हॉल्व्ह बॉडी किंवा आसपासच्या घटकांमध्ये बदल करण्याची आवश्यकता नाही.

मुख्य तपशील

डॅम्पिंगची भूमिका काय आहे?

शाकमन ट्रकसाठी फास्ट हायड्रोलिक रिटार्डर डॅम्पिंग प्लेट रिटार्डर कंट्रोल सिस्टममध्ये तीन आवश्यक कार्ये करते:

सुरक्षित माउंटिंग. प्लेट इलेक्ट्रोमॅग्नेटिक आनुपातिक वाल्वला रिटार्डर वाल्व बॉडीला घट्टपणे बोल्ट करते. हे यांत्रिक फिक्सेशन व्हॉल्व्हला वाहनाच्या कंपनाखाली हलवण्यापासून किंवा सैल होण्यापासून प्रतिबंधित करते, व्हॉल्व्ह आणि त्याच्या वायवीय आणि इलेक्ट्रिकल कनेक्शनमधील अचूक संरेखन राखते.

कंपन ओलसर.एकात्मिक रबर थर रस्ता आणि ड्राईव्हट्रेनमधून शॉक आणि कंपन ऊर्जा शोषून घेतो आणि नष्ट करतो. या ओलसरपणाशिवाय, स्पूल, स्प्रिंग्स आणि सोलेनोइड्स या वाल्वच्या अंतर्गत घटकांमध्ये कंपन थेट प्रसारित होईल ज्यामुळे अकाली पोशाख, अनियमित प्रतिसाद किंवा पूर्ण अपयश होऊ शकते.

सिग्नल अखंडतेचे संरक्षण.व्हॉल्व्हला कंपनापासून वेगळे करून, रिटार्डर डॅम्पिंग प्लेट चुकीचे सिग्नल किंवा सिग्नल विकृतीला इलेक्ट्रॉनिक कंट्रोल युनिटपर्यंत पोहोचण्यापासून प्रतिबंधित करते. आनुपातिक झडप हवेच्या दाबाचे नियमन करण्यासाठी ECU मधील अचूक विद्युत सिग्नलवर अवलंबून असते. कंपन-प्रेरित संपर्क बाउन्स किंवा मधूनमधून जोडण्यांमुळे ECU व्हॉल्व्हच्या स्थितीचा चुकीचा अर्थ लावू शकतो, ज्यामुळे ब्रेकिंग टॉर्कचा चुकीचा वापर होऊ शकतो.

ड्रायव्हरसाठी, हे स्थिर-स्पीड डिसेंट फंक्शनपासून पूर्णपणे व्यस्त असलेल्या ब्रेकिंग मोडपर्यंत सर्व रिटार्डर ऑपरेटिंग मोडमध्ये अंदाज लावता येण्याजोगे, रेखीय ब्रेकिंग प्रतिसादात भाषांतरित करते.

उत्पादन बांधकाम बद्दल

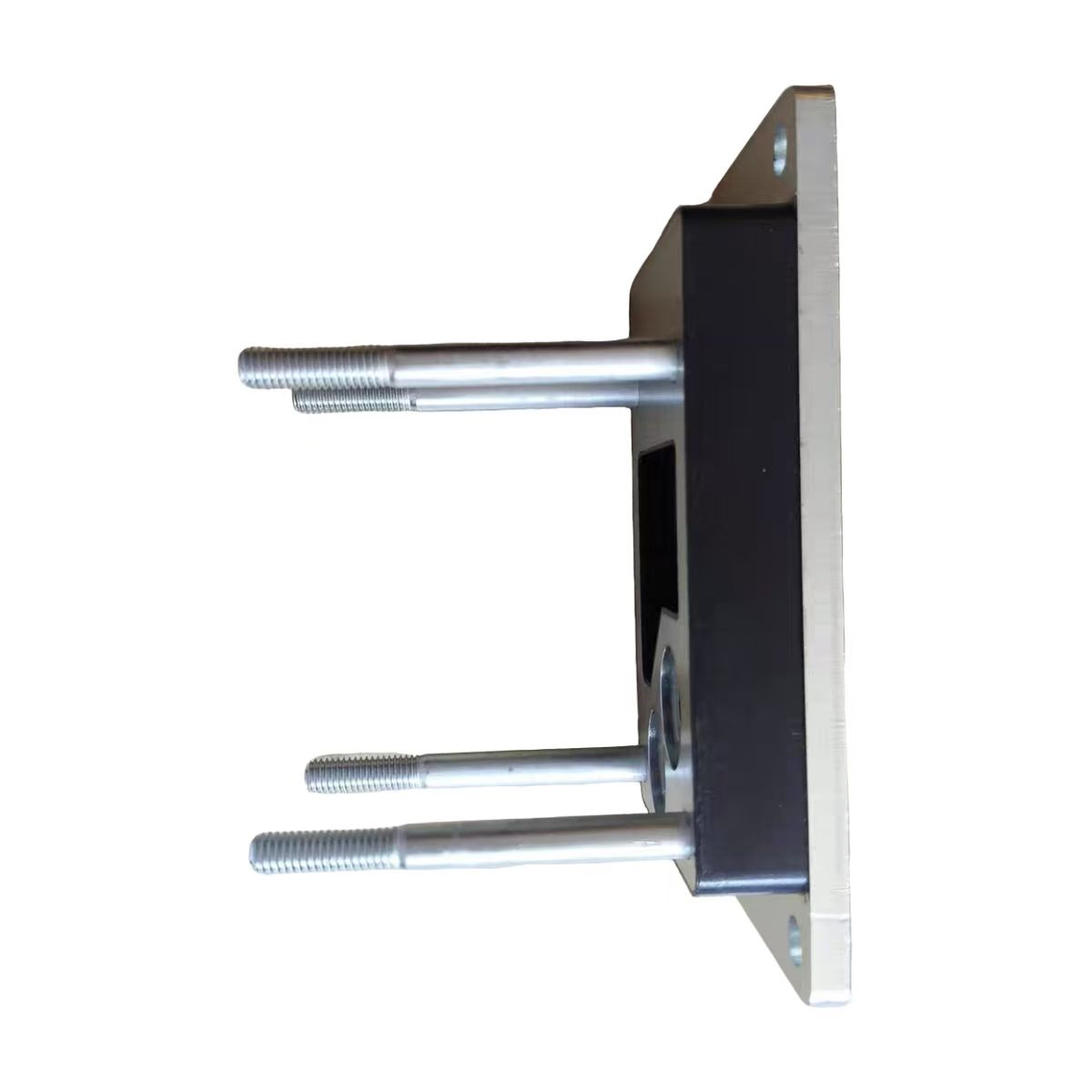

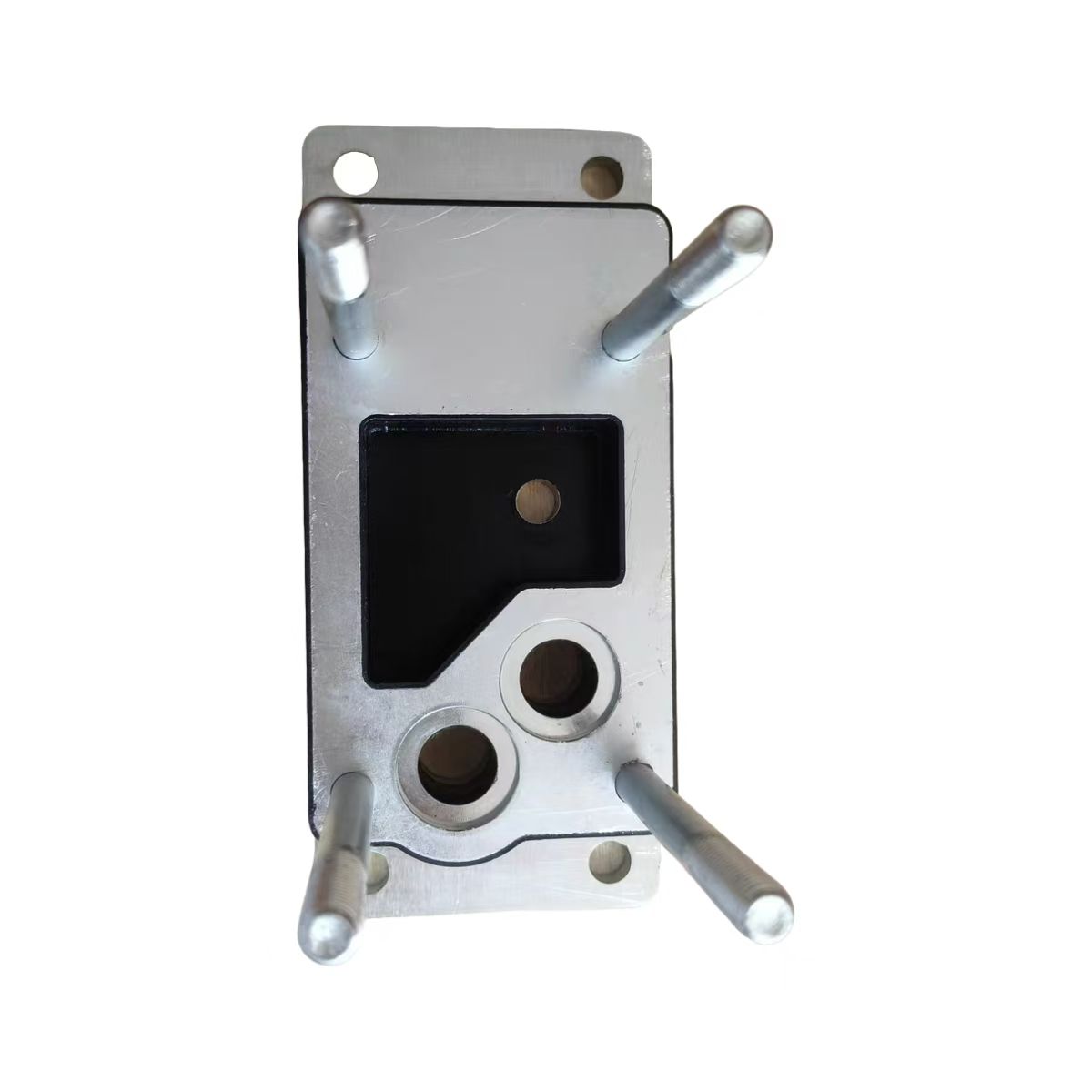

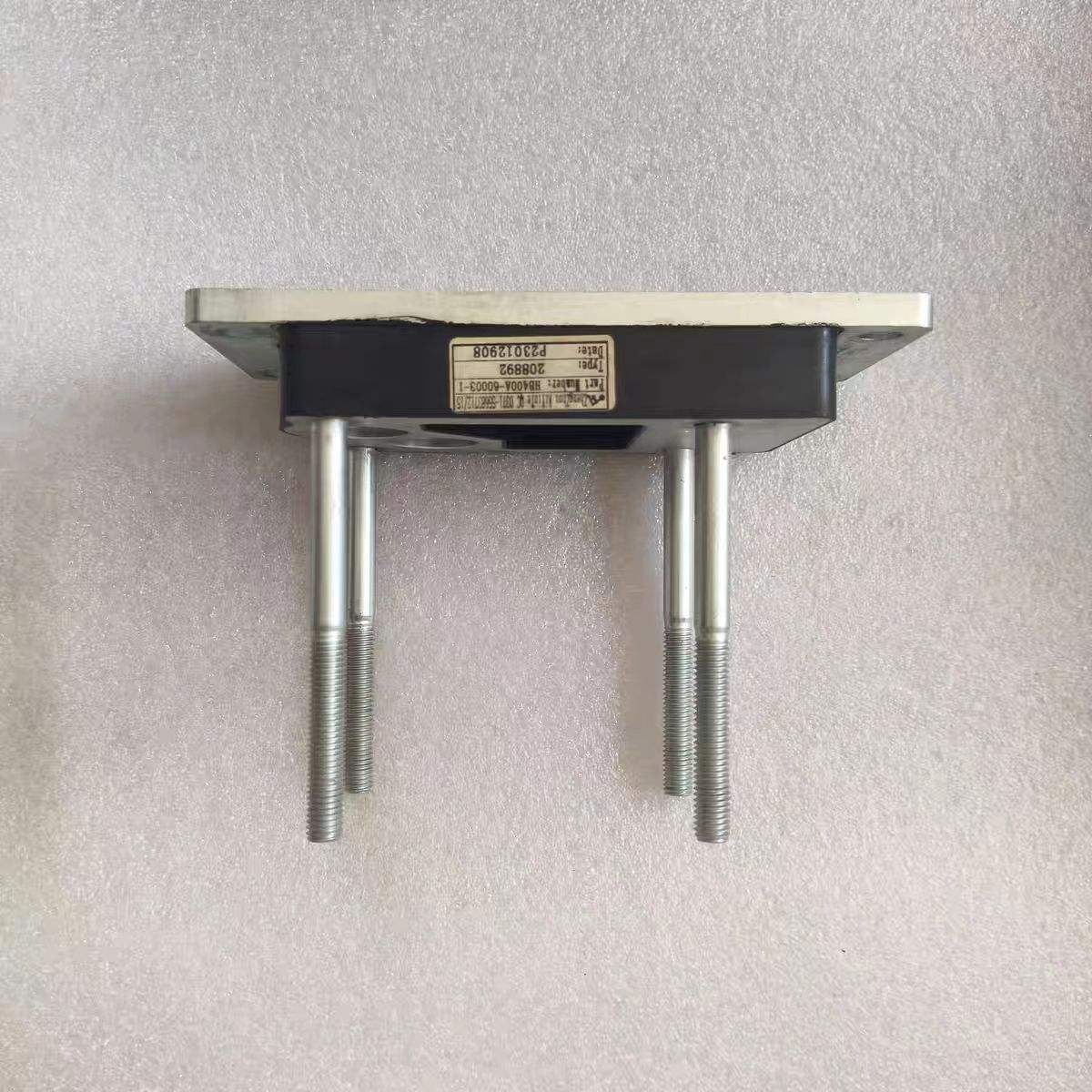

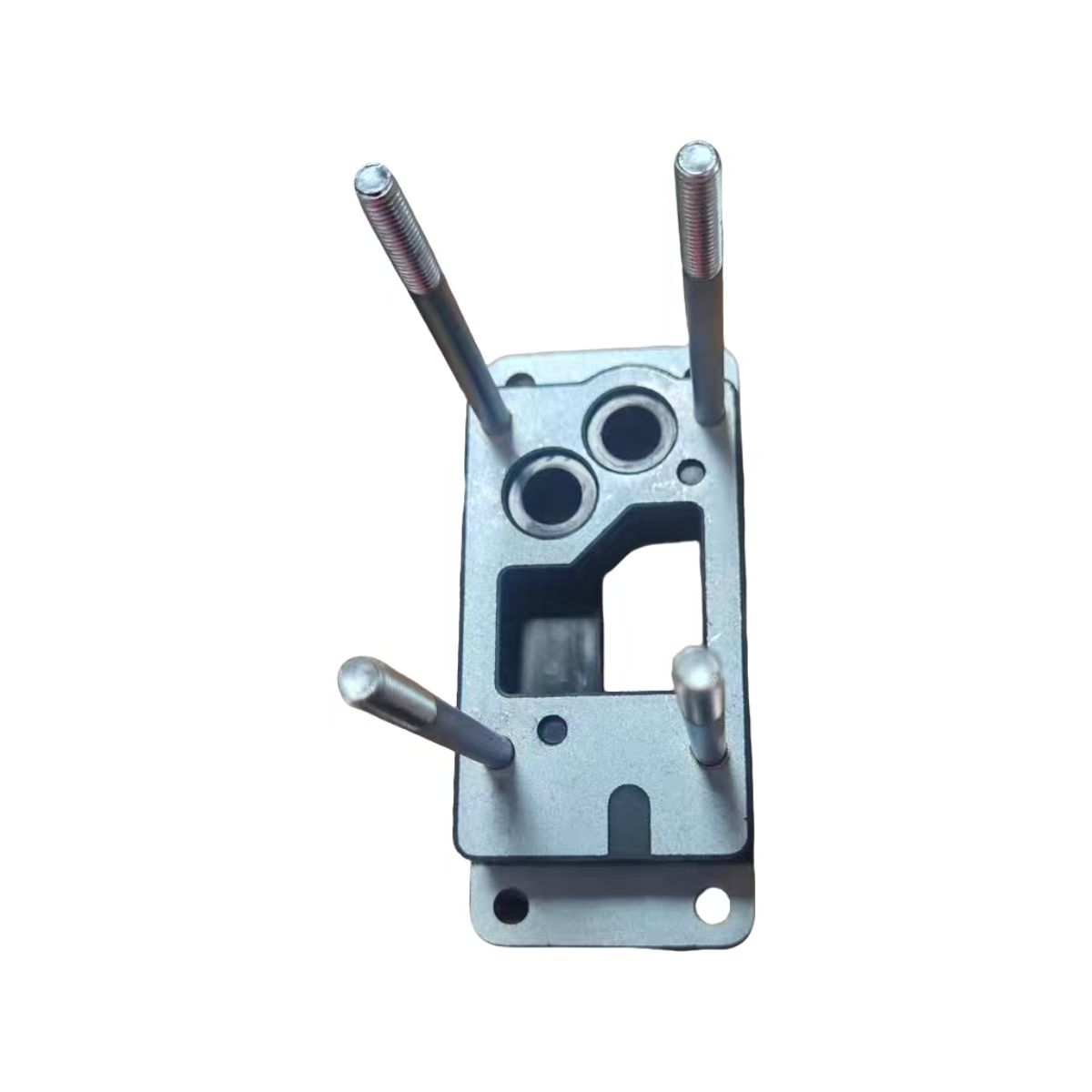

या रिटार्डर डॅम्पिंग प्लेटमध्ये संमिश्र बांधकाम आहे: कार्बन स्टील Q235 प्लेट रबर डॅम्पिंग लेयरला जोडलेली आहे.

कार्बन स्टील Q235 प्लेट.हे स्ट्रक्चरल ग्रेड स्टील आनुपातिक वाल्व सुरक्षितपणे माउंट करण्यासाठी आवश्यक कडकपणा प्रदान करते. हे माउंटिंग बोल्टच्या क्लॅम्पिंग फोर्स अंतर्गत वाकणे आणि विकृत होण्यास आणि वाहनातून कंपन भारांना प्रतिकार करते. स्टील प्लेट वाल्व्ह बॉडीच्या सापेक्ष व्हॉल्व्हचे अचूक अभिमुखता राखते, वायवीय आणि इलेक्ट्रिकल कनेक्शन संरेखित राहतील याची खात्री करून.

रबर ओलसर थर.इलास्टोमर थर उच्च-फ्रिक्वेंसी कंपन ऊर्जा शोषून घेते आणि ती उष्णतेमध्ये रूपांतरित करते, जी प्लेटमधून विसर्जित होते. हे रबर कंपाऊंड हिवाळ्यात थंडीच्या सुरुवातीपासून ते लांब उतरण्याच्या दरम्यान रिटार्डर सिस्टमपासून सतत उष्णतापर्यंत जड ट्रक ऑपरेशनमध्ये आलेल्या तापमान श्रेणीमध्ये त्याचे ओलसर गुणधर्म राखण्यासाठी तयार केले जाते.

संमिश्र डिझाइन फायदा.धातू आणि रबर यांना एकाच युनिटमध्ये जोडून, ​​डॅम्पिंग प्लेट एका कॉम्पॅक्ट घटकामध्ये स्ट्रक्चरल माउंटिंग आणि कंपन अलगाव दोन्ही प्रदान करते. हे वेगळे माउंटिंग ब्रॅकेट आणि रबर आयसोलेटरची गरज काढून टाकते, वाल्व असेंब्ली सुलभ करते आणि संभाव्य अपयशी बिंदू कमी करते.

सुसंगत रिटार्डर मॉडेल आणि वाहन अनुप्रयोग

शाकमन ट्रकसाठी फास्ट हायड्रॉलिक रिटार्डर डॅम्पिंग प्लेट फास्ट हायड्रॉलिक रिटार्डर मॉडेल्सच्या संपूर्ण श्रेणीशी सुसंगत आहे:

1. FH400B (मालिका कनेक्शन). ट्रान्समिशनसह इन-लाइन माउंट करते, वाहनांसाठी योग्य जेथे जागा मालिका स्थापनेला परवानगी देते.

2. FH240B. कमी हॉर्सपॉवर ऍप्लिकेशन्ससाठी कॉम्पॅक्ट सीरिज-कनेक्शन मॉडेल.

3. FHB320B (समांतर कनेक्शन). पॉवर टेक-ऑफ (PTO) इंटरफेस जतन करून ट्रान्समिशनच्या बाजूने माउंट केले जाते.

4. FHB400B. उच्च-क्षमतेचे समांतर-कनेक्शन मॉडेल.

हे रिटार्डर मॉडेल फॅक्टरी-फिट केलेले आहेत किंवा डीलर-इन्स्टॉल केलेले आहेत:

1. शॅकमन X5000, X6000, M3000S आणि इतर शॅकमन हेवी ट्रक

2. Sinotruk HOWO मालिका

3. युटोंग आणि याक्सिंग बस आणि कोच

4. फास्ट रिटार्डर्स वापरणारे इतर व्यावसायिक वाहन ब्रँड

कार्यशाळा आणि फ्लीट ऑपरेटर्ससाठी, रिटार्डर डॅम्पिंग प्लेट एकल SKU प्रदान करते ज्यामध्ये एकाधिक रिटार्डर मॉडेल्स आणि वाहन अनुप्रयोग समाविष्ट आहेत, इन्व्हेंटरी व्यवस्थापन सुलभ करते.

स्थापना आणि देखभाल

रिटार्डर डॅम्पिंग प्लेट बदलण्यासाठी तपशीलांकडे लक्ष देणे आवश्यक आहे:

व्यावसायिक स्थापनेची शिफारस केली जाते

कामामध्ये रिटार्डर कंट्रोल व्हॉल्व्ह बॉडीचे विघटन करणे समाविष्ट आहे. आम्ही शिफारस करतो की फास्ट रिटार्डर सेवा अनुभव असलेल्या तंत्रज्ञाने बदली करावी.

टॉर्क तपशील

माउंटिंग बोल्ट टॉर्क रेंच वापरून निर्दिष्ट टॉर्कवर घट्ट करणे आवश्यक आहे. जास्त घट्ट केल्याने वाल्व बॉडी किंवा ओलसर प्लेट खराब होऊ शकते; अंडर-टाइटिंगमुळे हालचाल आणि कंपन होऊ शकते.

संबंधित घटकांची तपासणी करा

झडप काढून टाकल्यावर, नुकसानीसाठी आनुपातिक वाल्व स्वतः तपासा. ओ-रिंग सीलची कडकपणा, क्रॅकिंग किंवा विकृतपणासाठी तपासणी करा आणि आवश्यक असल्यास बदला.

स्थापनेनंतर कार्य चाचणी

पुन्हा असेंब्ली केल्यानंतर, सामान्य ब्रेकिंग फोर्स आणि हवा किंवा तेल गळती होणार नाही याची पुष्टी करण्यासाठी सर्व ऑपरेटिंग मोड स्थिर गती आणि प्रत्येक ब्रेकिंग स्टेजद्वारे रिटार्डरची चाचणी घ्या.

अनुभवी तंत्रज्ञाद्वारे बहुतेक स्थापना एका तासाच्या आत पूर्ण केल्या जाऊ शकतात.

स्कायंड गुणवत्ता कशी नियंत्रित करते आणि चाचणी कशी करते?

Skyond ने पुरवलेल्या Shacman ट्रकसाठी प्रत्येक फास्ट हायड्रॉलिक रिटार्डर डॅम्पिंग प्लेटची शिपमेंटपूर्वी तपासणी केली जाते:

आयामी पडताळणी.प्लेटच्या माउंटिंग होलची ठिकाणे, जाडी आणि एकूण परिमाणे योग्य फिटिंगची खात्री करण्यासाठी OEM वैशिष्ट्यांनुसार तपासले जातात.

रबर बाँड अखंडता. स्टीलच्या प्लेटला योग्य बंधनासाठी रबर लेयरची तपासणी केली जाते, ज्यामध्ये व्हॉईड्स किंवा वेगळेपणा नाही.

पृष्ठभाग समाप्त.स्टील प्लेट बुर, तीक्ष्ण कडा किंवा गंज यासाठी तपासली जाते ज्यामुळे स्थापना किंवा सेवा आयुष्यावर परिणाम होऊ शकतो.

नमुना चाचणी. ओलसर कामगिरी सत्यापित करण्यासाठी प्रत्येक बॅचमधील यादृच्छिक नमुने कॉम्प्रेशन आणि कंपन चाचण्यांच्या अधीन आहेत.

Skyond येथे प्रगत उत्पादन

Skyond अचूक यंत्रसामग्री आणि स्वयंचलित उत्पादन लाइनसह सुसज्ज आधुनिक उत्पादन सुविधा चालवते. आमचा कारखाना शाकमन ट्रकसाठी फास्ट हायड्रॉलिक रिटार्डर डॅम्पिंग प्लेट आणि इतर सुस्पष्ट घटकांना सातत्यपूर्ण दर्जाच्या मानकांसाठी तयार करण्यास सक्षम आहे.

अचूक सीएनसी मशीनिंग. आमची सीएनसी उपकरणे अचूक वैशिष्ट्यांनुसार धातूच्या घटकांचे कटिंग आणि आकार हाताळते. डॅम्पिंग प्लेटसाठी, हे अचूक माउंटिंग होल स्थाने, प्लेटची सातत्यपूर्ण जाडी आणि व्हॉल्व्ह बॉडीला योग्य फिटिंग सुनिश्चित करते. मितीय अचूकता थेट प्रतिष्ठापन सुलभतेवर आणि कंपन अंतर्गत वाल्व संरेखन राखण्याच्या प्लेटच्या क्षमतेवर परिणाम करते.

स्वयंचलित असेंब्ली आणि गुणवत्ता नियंत्रण. स्वयंचलित प्रक्रिया मानवी त्रुटी कमी करतात आणि संपूर्ण उत्पादनामध्ये सातत्यपूर्ण बिल्ड गुणवत्ता सुनिश्चित करतात. कच्च्या मालाच्या पडताळणीपासून तयार उत्पादनाच्या चाचणीपर्यंत प्रत्येक बॅचची अनेक टप्प्यांवर तपासणी होते.

समर्पित रबर बाँडिंग लाइन. रबर डॅम्पिंग लेयर नियंत्रित प्रक्रियांचा वापर करून स्टील प्लेटला जोडलेले आहे जे व्हॉईड्स किंवा डिलेमिनेशनशिवाय योग्य चिकटून राहते. ही बाँडिंग इंटिग्रिटी प्लेटच्या सर्व्हिस लाइफवर कंपन-डॅम्पिंग कामगिरीसाठी महत्त्वपूर्ण आहे.

चाचणी उपकरणे. उच्च-अचूकता मापन साधने आणि इलेक्ट्रिकल परीक्षक सिम्युलेटेड ऑपरेटिंग परिस्थितीत उत्पादन कार्यप्रदर्शन सत्यापित करतात. प्रत्येक बॅचमधील यादृच्छिक नमुने कंप्रेशन आणि कंपन चाचण्यांच्या अधीन असतात जेणेकरून ओलसर वैशिष्ट्ये वैशिष्ट्यांची पूर्तता करतात.

उत्पादन क्षमता. आमची सुविधा सातत्यपूर्ण गुणवत्ता राखून मोठ्या प्रमाणात ऑर्डर पूर्ण करण्यासाठी मोठ्या प्रमाणात उत्पादनास समर्थन देते. व्हॉल्यूम शिपमेंटची आवश्यकता असलेल्या फ्लीट ऑपरेटर आणि ट्रेडिंग कंपन्यांसाठी, आम्ही त्यानुसार उत्पादन मोजू शकतो.

ग्लोबल डिलिव्हरी आणि लॉजिस्टिक्स

Skyond रशिया, मध्य आशिया, आग्नेय आशिया, आफ्रिका, दक्षिण अमेरिका आणि इतर प्रदेशांना निर्यात करते. आमची लॉजिस्टिक टीम हाताळते:

1. ट्रांझिटमधील नुकसान टाळण्यासाठी योग्य सुरक्षिततेसह कंटेनर लोड करणे

2. सुलभ मंजुरीसाठी कस्टम दस्तऐवजीकरण

3. कार्यक्षम आंतरराष्ट्रीय शिपिंगसाठी प्रमुख बंदरांवर राउटिंग

पेमेंट पुष्टीकरणानंतर 7-45 दिवसांच्या आत शॅकमन ट्रक जहाजासाठी फास्ट हायड्रॉलिक रिटार्डर डॅम्पिंग प्लेटसाठी सर्वात सामान्य ऑर्डर. नियमित गरजा असलेल्या ग्राहकांसाठी, जलद वितरणासाठी आम्ही शेड्यूल केलेल्या शिपमेंटची व्यवस्था करू शकतो किंवा फॉरवर्डर वेअरहाऊसमध्ये इन्व्हेंटरी राखू शकतो.

सामान्य प्रश्न

Q1: कोणते भाग क्रमांक या डॅम्पिंग प्लेटशी संबंधित आहेत?

डॅम्पिंग प्लेट HB400-60003 आणि HB400-60002 म्हणून उपलब्ध आहे. डॅम्पिंग प्लेटसह संपूर्ण आनुपातिक वाल्व असेंब्ली HB400-60001 आहे.

Q2: ही डॅम्पिंग प्लेट माझ्या ट्रकला बसते याची मी खात्री कशी करू?

रिटार्डर बॉडीवरील आयडेंटिफिकेशन प्लेटवर रिटार्डर मॉडेल तपासा. सुसंगत मॉडेल्समध्ये FH400B, FH240B, FHB320B आणि FHB400B यांचा समावेश आहे. वैकल्पिकरित्या, FAST किंवा Shacman इलेक्ट्रॉनिक पार्ट्स कॅटलॉगमध्ये अचूक जुळण्यासाठी तुमच्या पुरवठादाराला तुमचे वाहन VIN द्या.

Q3: डॅम्पिंग प्लेटसह मी काय बदलले पाहिजे?

नुकसानीसाठी आनुपातिक वाल्वची तपासणी करा. ओ-रिंग सील वृद्धत्वासाठी किंवा परिधान करण्यासाठी तपासा आणि आवश्यक असल्यास ते बदला.

Q4: मी हे स्वतः स्थापित करू शकतो का?

कामात रिटार्डर कंट्रोल वाल्व बॉडीचा समावेश आहे. अचूक टॉर्क आणि फंक्शन चाचणी सुनिश्चित करण्यासाठी आम्ही फास्ट रिटार्डर सेवा अनुभव असलेल्या तंत्रज्ञाद्वारे स्थापनेची शिफारस करतो.
